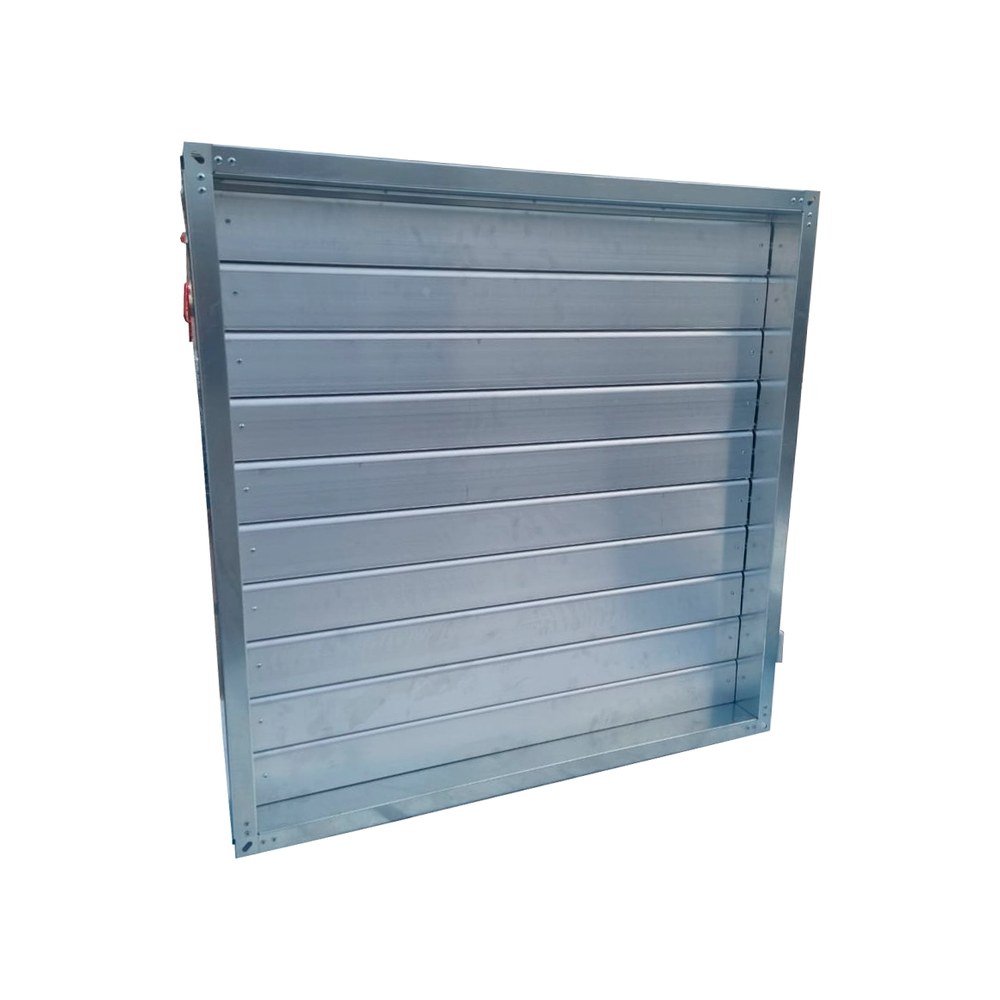

Клапан воздушный ПВКО-А(УСЛ) (оцинкованный корпус, алюминиевые лопатки, усиленный)
Воздушные клапаны типа ПВКО-А(УСЛ) изготавливаются прямоугольного сечения; рабочее давление — до 1800 Па. Корпус — из оцинкованной стали толщиной 1 мм.
Исполнение с усиленным лопаточным узлом рассчитано на повышенные нагрузки и рабочее давление до 1800 Па. Корпус оцинкованный, створки алюминиевые, управление ручное или электроприводом. Применяется в магистралях прямоугольного сечения.⚙️ Подбор и заказ
Характеристики
Описание
Воздушные клапаны типа ПВКО-А(УСЛ) изготавливаются прямоугольного сечения; рабочее давление — до 1800 Па. Корпус — из оцинкованной стали толщиной 1 мм. Лопатки (ламели) — из усиленного алюминиевого профиля. Управление — электропривод либо ручной сектор.
Устройство и принцип работы
Клапан состоит из корпуса прямоугольного сечения и набора поворотных лопаток (ламелей), установленных на осях. Лопатки связаны системой тяг и рычагов и вращаются синхронно, обеспечивая равномерное изменение живого сечения по всей площади клапана.
В местах примыкания лопаток установлен уплотнитель, повышающий герметичность в закрытом положении. Ось регулирования может быть расположена на любой из лопаток и на любой высоте, что позволяет привязать привод к месту, удобному для обслуживания.
Управление — электропривод, размещаемый внутри корпуса или на боковой стенке, либо ручной сектор управления с фиксацией положения.
Материалы и исполнения
Усиленная оцинкованная рама с промежуточными опорами осей и лопатки из алюминиевого профиля. Жёсткость рассчитана на большие сечения, при этом момент на приводе остаётся умеренным за счёт лёгких лопаток.
Где применяется
- Магистрали большого сечения с плавным регулированием расхода
- Промышленные системы, где клапан работает непрерывно
- Объекты, где нужна жёсткая рама, но нет запаса по моменту привода
- Балансировка расхода воздуха по крупным веткам сети

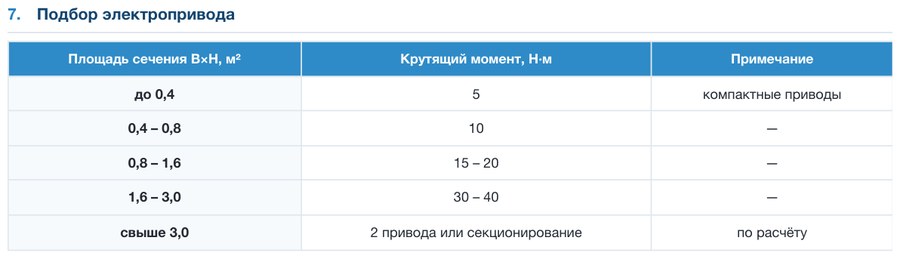

Подбор электропривода
| Площадь сечения B×H, м² | Крутящий момент, Н·м | Примечание |
|---|---|---|
| до 0,4 | 5 | компактные приводы |
| 0,4 – 0,8 | 10 | — |
| 0,8 – 1,6 | 15 – 20 | — |
| 1,6 – 3,0 | 30 – 40 | — |
| свыше 3,0 | 2 привода или секционирование | по расчёту |
Значения ориентировочные, для предварительного выбора. Точный подбор привода под ваш типоразмер наши инженеры выполняют бесплатно — с учётом перепада давления, типа уплотнения и наличия возвратной пружины.
Когда выбирают это исполнение
ПВКО-А(УСЛ) — алюминиевые лопатки на усиленной раме: выбирают для больших сечений, где важна и жёсткость корпуса, и небольшой момент на приводе.
Монтаж и обслуживание
- Клапан монтируется в разрыв воздуховода или в проём строительной конструкции; присоединение — фланцевое, по монолитным фланцам корпуса
- Клапан устанавливается без перекосов; деформация корпуса при затяжке крепежа приводит к неплотному смыканию лопаток и заклиниванию тяг
- Электропривод и ручной сектор должны оставаться доступными для обслуживания; при монтаже за подвесным потолком предусматривается ревизионный люк
- В утеплённом исполнении греющий кабель подключается к сети 230 В через отдельную линию с защитным аппаратом; подключение выполняет квалифицированный персонал
- Перед пуском выполняется пробный цикл «открыто—закрыто» и проверяется отсутствие задевания лопаток за корпус
Условное обозначение и заказ
- ПВКО-А(УСЛ) — клапан воздушный оцинкованный, ламели из алюминия
- УСЛ — усиленное исполнение
- М / Р — электропривод / ручной сектор управления
- В / Н — горизонтальный / вертикальный размер, мм
- МВ / МВЕ — электропривод с возвратной пружиной реверсивный
- 220 — напряжение питания (220 В / 24 В)
- УПК — утепление электропривода греющим кабелем
Подбор и заказ. Изготавливаем клапаны любых размеров под ваш проект. Пришлите размеры сечения и условия работы — подберём исполнение, привод и посчитаем стоимость.
